Los filtros de cartucho son dispositivos esenciales en innumerables procesos industriales, encargados de la separación de partículas sólidas de fluidos (líquidos o gases). Su funcionamiento se basa en la intercepción mecánica de las impurezas a medida que el fluido atraviesa un medio filtrante poroso.

¿Cómo Funciona un Filtro de Cartucho?

El principio de funcionamiento de un filtro de cartucho es relativamente sencillo:

1. Entrada del Fluido Contaminado: El fluido que contiene las partículas a filtrar entra al alojamiento del filtro, donde se encuentra el cartucho.
2. Paso a Través del Medio Filtrante: El fluido es forzado a pasar a través del material poroso del cartucho. Este material tiene una estructura que permite el paso del fluido mientras retiene las partículas sólidas de un tamaño igual o mayor a los poros del filtro.
3. Retención de Partículas: Las partículas son atrapadas en la superficie o dentro de la matriz del medio filtrante. Este proceso puede ocurrir por varios mecanismos:
   • Tamizado/Intercepción Directa: Las partículas son físicamente más grandes que los poros del medio filtrante y quedan atrapadas en la superficie.
   • Adsorción: Las partículas se adhieren a la superficie del medio filtrante debido a fuerzas electrostáticas o moleculares.
   • Impacto Inercial: Las partículas, debido a su inercia, se desvían de la corriente del fluido y chocan contra las fibras del medio filtrante, quedando atrapadas.
   • Difusión: Para partículas muy pequeñas (submicrónicas), el movimiento browniano puede hacer que choquen con las fibras del filtro.
4. Salida del Fluido Filtrado: El fluido ya limpio sale por la parte inferior o lateral del alojamiento del filtro.

A medida que el filtro se utiliza, las partículas se acumulan en el cartucho, lo que aumenta la resistencia al flujo y, por lo tanto, la caída de presión a través del filtro. Cuando la caída de presión alcanza un nivel predeterminado, indica que el cartucho está saturado y necesita ser limpiado o reemplazado para mantener la eficiencia de la filtración.

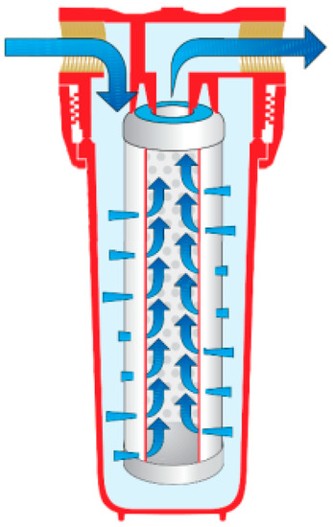

' Vista en sección transversal de un sistema de cartucho de filtro estándar que muestra el flujo de líquido de afuera hacia adentro.'

Tipos de Filtros de Cartucho

Existe una gran variedad de filtros de cartucho, diseñados para satisfacer diferentes necesidades de filtración en términos de tamaño de partícula a retener, compatibilidad química, caudal y temperatura. Los tipos más comunes incluyen:

Por el Material y Construcción del Medio Filtrante:

• Filtros de Profundidad (Depth Filters):

  • Filtros de Hilo Enrollado (String Wound): Consisten en hilo (algodón, polipropileno, nylon, etc.) enrollado sobre un núcleo central. La densidad del bobinado se incrementa hacia el núcleo, creando una estructura de poros graduados que retiene partículas progresivamente más pequeñas a medida que el fluido penetra en el cartucho. Son ideales para la retención de grandes volúmenes de sólidos y se utilizan comúnmente en pre-filtración.
  • Filtros de Fibra Fundida (Melt Blown/Spun Bonded): Fabricados a partir de fibras de polipropileno (o a veces otros polímeros) extruidas y luego sopladas y entrelazadas para formar una matriz porosa. Al igual que los de hilo enrollado, suelen tener una estructura de densidad graduada. Ofrecen una excelente eficiencia de retención de partículas y alta capacidad de retención de suciedad.
  • Filtros de Carbón Activado: Pueden ser en bloque (compactado) o granular. El carbón activado es altamente poroso y es excelente para la eliminación de cloro, olores, sabores y compuestos orgánicos volátiles (COVs) del agua, a través de un proceso de adsorción. No son primariamente para retención de partículas sólidas, aunque algunos incluyen una capa filtrante.

• Filtros de Pliegues/Membrana (Pleated/Membrane Filters):

  • Filtros de Membrana (Membrane Filters): Utilizan membranas finas y altamente porosas (por ejemplo, polisulfona, PES, PTFE, nylon) con poros muy precisos y uniformes. Son los más adecuados para la filtración estéril o de alta pureza, ya que pueden retener bacterias, virus y partículas submicrónicas. Suelen tener una superficie de filtración muy grande debido a su diseño plisado, lo que prolonga su vida útil y reduce la caída de presión.
  • Filtros Plisados de Medios Sintéticos (Pleated Synthetic Media): Fabricados con materiales como polipropileno, poliéster o fibra de vidrio, doblados en forma de acordeón. El plisado aumenta enormemente el área de superficie de filtración, lo que permite mayores caudales, mayor capacidad de retención de suciedad y una vida útil más larga en comparación con los filtros de profundidad del mismo tamaño. Son versátiles y están disponibles en una amplia gama de micrajes.

Por el Grado de Filtración:

• Filtros Nominales: Retienen un porcentaje especificado (por ejemplo, 90% o 95%) de partículas de un tamaño dado. No tienen una clasificación de poro absoluta. Son comunes en aplicaciones donde una filtración muy precisa no es crítica o como pre-filtros.
• Filtros Absolutos: Retienen un porcentaje muy alto (generalmente 99.9% o más) de partículas de un tamaño especificado. Son esenciales para aplicaciones que requieren alta pureza, como la filtración estéril o la protección de equipos sensibles.

Usos en las Principales Industrias

Los filtros de cartucho son componentes críticos en una amplia gama de industrias debido a su versatilidad, eficiencia y facilidad de reemplazo:

• Tratamiento de Agua y Aguas Residuales:

  • Pre-filtración: Eliminación de sedimentos, óxido y otras partículas gruesas antes de procesos más finos como la ósmosis inversa, la desionización o la esterilización UV.
  • Agua Potable: Filtración de partículas para mejorar la claridad y la calidad del agua municipal y residencial.
  • Aguas Residuales: Eliminación de sólidos suspendidos para proteger equipos y cumplir con las normativas de vertido.
  • Agua de Proceso: Garantizar la pureza del agua utilizada en diversas etapas de fabricación.

• Industria Química y Petroquímica:

  • Filtración de Reactivos: Purificación de materias primas para evitar la contaminación de productos finales.
  • Protección de Equipos: Filtración de fluidos para proteger bombas, válvulas, intercambiadores de calor y boquillas de pulverización.
  • Filtración de Disolventes: Eliminación de partículas de disolventes antes de su reutilización o desecho.
  • Recuperación de Catalizadores: Separación de catalizadores sólidos de líquidos en procesos de reacción.

• Industria de Alimentos y Bebidas:

  • Clarificación de Bebidas: Eliminación de turbidez y partículas en jugos, vinos, cervezas y bebidas carbonatadas.
  • Filtración de Agua de Proceso: Garantizar la calidad del agua utilizada en la producción y limpieza.
  • Protección de Equipos: Prevención de la obstrucción de boquillas de llenado y pasteurizadores.
  • Filtración de Jarabes y Aceites: Purificación de ingredientes y productos finales.

• Industria Farmacéutica y Biotecnológica:

  • Filtración Estéril: Eliminación de bacterias, virus y partículas de soluciones inyectables, productos biológicos y agua para inyección (WFI).
  • Purificación de Medios de Cultivo: Filtración de medios para el crecimiento de microorganismos y células.
  • Clarificación de Productos: Separación de biomasa y otras impurezas de los productos finales.
  • Filtración de Gases: Esterilización de aire y gases para procesos asépticos.

• Generación de Energía:

  • Filtración de Agua de Caldera: Eliminación de sólidos suspendidos para proteger las calderas de incrustaciones y corrosión.
  • Filtración de Aceites Lubricantes e Hidráulicos: Mantenimiento de la limpieza de los aceites para proteger la maquinaria rotativa.
  • Filtración de Combustibles: Eliminación de partículas de combustibles para proteger inyectores y turbinas.

• Industria Electrónica y Semiconductores:

  • Agua Ultrapura (UPW): Filtración de partículas submicrónicas del agua utilizada en la fabricación de semiconductores, donde la más mínima impureza puede arruinar un chip.
  • Filtración de Químicos de Proceso: Purificación de los químicos utilizados en la fabricación de microchips.

En resumen, los filtros de cartucho son una tecnología de filtración versátil y económica que juega un papel crucial en la calidad, eficiencia y seguridad de los procesos industriales en todo el mundo. La elección del tipo de cartucho adecuado depende críticamente de la aplicación específica, el tamaño de las partículas a remover, la compatibilidad química y los requisitos de caudal.

Filtración en acción

El líquido contaminado entra en el recipiente y fluye hacia el exterior del cartucho. Al atravesar el medio filtrante, las partículas quedan atrapadas en la superficie o en la profundidad del cartucho, según su construcción. El líquido, una vez filtrado, sale del recipiente y está listo para su uso en procesos posteriores o aplicaciones finales.

Presión de construcción: el factor diferencial

A medida que el cartucho captura más partículas, la resistencia al flujo aumenta naturalmente. Esto genera lo que se conoce como presión diferencial, la diferencia de presión entre la entrada y la salida del filtro. Inicialmente, esta presión diferencial es baja, pero aumenta gradualmente a medida que el cartucho se llena de residuos.

Cuándo reemplazar el cartucho

Monitorear esta presión diferencial es esencial, ya que indica cuándo el cartucho ha alcanzado su capacidad máxima. Normalmente, el cartucho debe reemplazarse cuando la presión diferencial alcanza los 2 bar, aunque este umbral puede variar según el tipo de cartucho, el diseño del sistema y las condiciones de funcionamiento. Reemplazar el cartucho en el momento oportuno ayuda a garantizar un rendimiento de filtración constante y evita sobrecargar la bomba u otros componentes del sistema.

Eliminación responsable

Una vez que un cartucho llega al final de su vida útil, debe retirarse y desecharse de forma segura. Dependiendo del material y la naturaleza de los contaminantes filtrados, los métodos de eliminación pueden incluir el vertedero, la incineración u otras soluciones aprobadas para la gestión de residuos. La manipulación y la eliminación adecuadas son esenciales para mantener el cumplimiento de las normas ambientales y la seguridad en el trabajo.

Los cartuchos filtrantes pueden parecer simples, pero cumplen una función crucial para mantener la pureza y la fiabilidad de los líquidos utilizados en diversas industrias. Al comprender su funcionamiento, desde la dirección del flujo hasta la monitorización de la presión, puede optimizar el rendimiento de la filtración, prolongar la vida útil del sistema y reducir el riesgo de contaminación.
